防止氧化鋯陶瓷低溫老化有哪些方法？

經過上文的介紹，氧化鋯陶瓷低溫老化的原因想必大家已經了解了一些，那么有沒有一些方法可以防止它老化呢？下面科眾陶瓷廠將告訴大家幾種方法。

氧化鋯陶瓷的LTD 與t→m轉變勢壘(ΔGt-m)、氧空位濃度和殘余應力大小有關，因此要想抑制LTD可以從控制這3方面入手。而影響這3方面的因素主要包括有:晶粒尺寸、添加劑的含量、燒結溫度、保溫時間和表面處理方式等。


1、提高轉變勢壘

t→m轉變過程中自由能的變化如下所示：

其中：Gc為化學自由能的變化；Gse為應變自由能的變化；Gs為表面自由能的變化。要抑制t–m轉變，就得提高轉變勢壘Gt-m。通過加入氧化釔、氧化鈰等可以提高Gc，增加基體的彈性模量可以提高Gse，降低晶粒大小可以提高Gs。

氧化鋯陶瓷隔板

Hallmann等發現：為使Y-TZP具有最大的抗低溫劣化能力，氧化鋯的最大晶粒尺寸應控制在0.3~0.4μm。Xiong等制備出平均晶粒尺寸約為50nm的3Y-TZP，時效處理之后，發現不存在明顯的低溫劣化。Fabbri等發現氧化鋯增強氧化鋁復合物中氧化鋁的存在提高了t→m轉變的閾值，使材料具有杰出的抗老化能力。


2、氧空位

為抑制LTD的發生，可以降低晶粒大小或增加氧化釔的含量，但這2種方法都會降低氧化鋯的斷裂韌性。因此，研究人員開始采用摻雜的方法來抑制LTD的發生。當摻雜三價氧化物的陽離子半徑(Men+)大于或小于鋯離子時，在偏析驅動力作用下摻雜陽離子會在晶界處偏析。摻雜后為保持電荷平衡會在晶界處產生氧空位，偏析的陽離子(Me’Zr)與氧空位(Vö)相結合，從而打斷了由于OH–擴散造成的氧空位的耗散，抑制LTD。


Zhang等也通過摻雜陽離子半徑不同于鋯離子的氧化物來提高材料的抗LTD能力。結果表明：0.2%（質量分數）La2O3和0.10%~0.25%Al2O3共摻雜到3Y-TZP中材料具有優異的長期穩定性。但氧化鋁的加入會影響3Y-TZP的透明度，故需要控制其加入量，Zhang發現Al2O3的添加量為0.25wt%時，抑制LTD效果最佳。

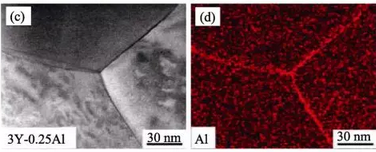

Al3+在晶界處均勻分布（左：3Y-0.25Al的晶界圖 右：Al3+的分布）

此外，通過加入少量的氧化硅也可以抑制LTD。因為氧化硅分布在多個氧化鋯晶粒結合處，能夠降低三晶交匯點處的殘余應力，減少應力集中，提高材料的抗老化能力。Samodurova等將氧化鋁和氧化硅共摻雜到3Y-TZP中，起到了很好的抗老化效果，且未對材料斷裂韌性造成影響。
